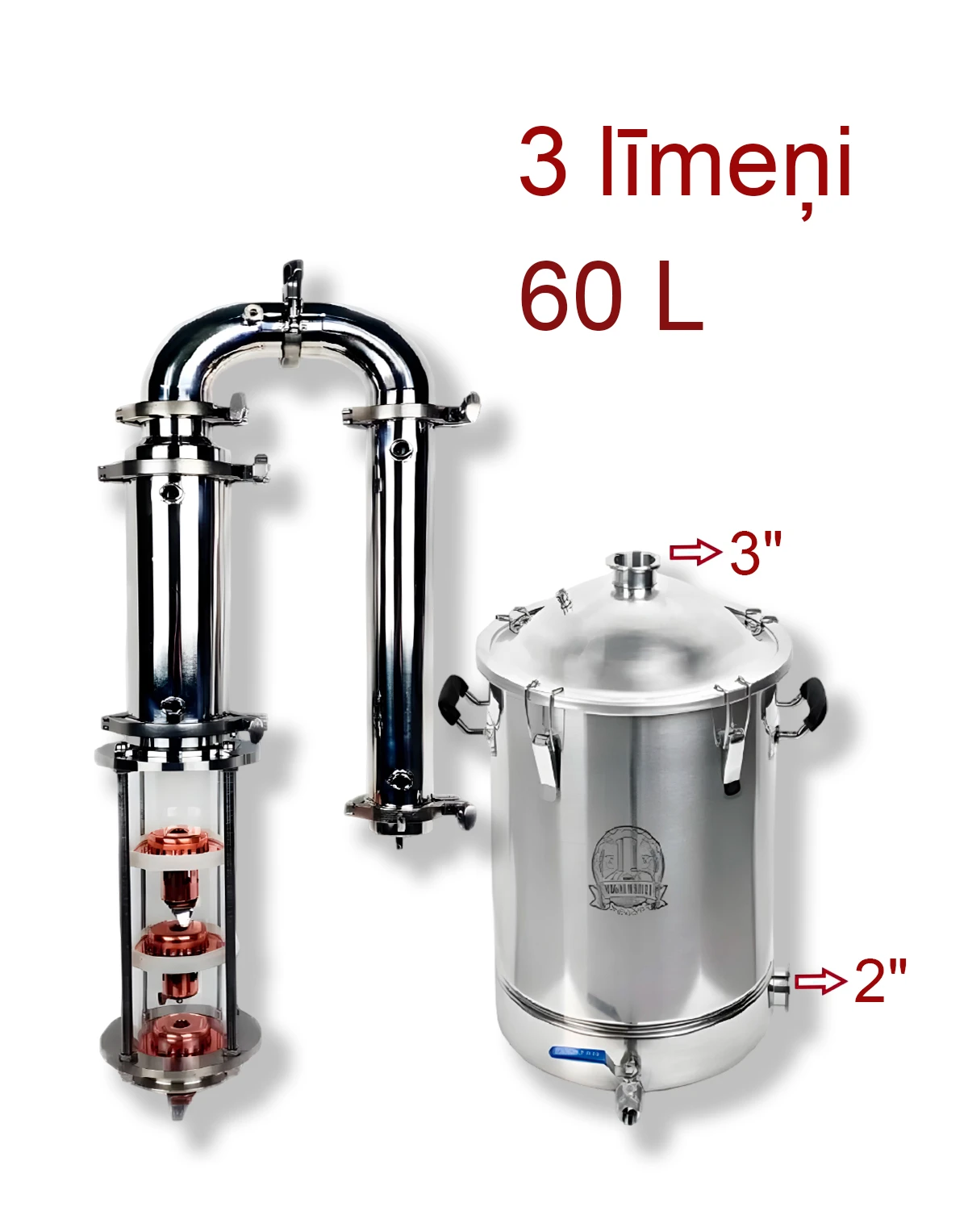

60l 3″ destilācijas un rektifikācijas aparāts BABYLON CRISTAL ar 3 vara līmeņu stikla kolonnu Fleita.
Destilācijas un rektifikācijas kolonna Babylon Cristal (3″ clamp-savienojums) ar 60 litru destilācijas kubu (tvertni) ar izvadu 2″ cauruļveida elektriskajam sildītājam .
Aparāta aprīkojums:
1) 60 litru destilācijas kubs (tvertne) ar kupola vāku 3″ clamp-savienojumam, pārtikai paredzēts nerūsējošais tērauds AISI 304;
2) Kubā ir izvads ar 2″ clamp-savienojumu sildelementam (cauruļveida elektriskajam sildītājam) – TENam;
3) Termometrs ar nipeli vākā;
4) Iztukšošanas krāns 1/2″, nerūsējošais tērauds;
5) 3″ stikla kolonna Fleita, 3 līmeņi ar ProCap vara vāciņiem;
6) 3″ Deflegmators 250 mm;
7) Pārēja 3″-2″;
8) 2″ Leņķi 2 gab (viens ar nipeli);
9) Termometrs;
10) 2″ Dzesētājs 400 mm;
11) 2″ Uztveršanas “iztece” ar cauruli savienojumam ar atmosfēru;
12) 3″ Skavas (clamp-fiksātori) ar silikona blīvēm, 3 gab;
13) 2″ Skavas (clamp-fiksātori) ar silikona blīvēm, 4 gab;
14) Santehnikas komplekts:
– plastmasas adatas krāns, 2gab;
– ātri noņemams savienojums, misiņš, 2gab;
– plastmasas trejgabals (Y-savienojums), 2gab.;
– poliuretāna šļūtene, 4m;
– silikona šļūtene, 1m;
– teflona lente (fum-lente) 1gab.
Aparāta tehniskais raksturojums:
Viena papildus līmeņa augstums: 105 mm;
Kolonnas augstums saliktā veidā (3 līmeņi, bez kuba): 800 mm;
Aparāta augstums saliktā veidā (3 līmeņi, ar 60 l kubu): 1380 mm;
Deflegmatora augstums 250 mm, 19 caurules Ø 10 mm, 3 starpsienas, jauda līdz 4500 W*;
Dzesētāja augstums 400 mm, 9 caurules Ø 10 mm, 5 starpsienas, jauda līdz 7000 W*;
Darba jauda: līdz 5000 W;
*jauda ir atkarīga no padotā ūdens temperatūras, pieslēguma veida, ūdens padeves ātruma un citiem faktoriem;
Materiāls: pārtikai paredzēts nerūsējošais tērauds AISI 304, pārtikai paredzēts varš M1;
Ātri noņemams savienojums 1/4″ 10 mm šļūtenei;
Svars: 19 kg.
Destilācijas kubs (tvertne):
Tvertnes vāks ir kupolveida. Tas tiek droši fiksēts ar iespīlēšanas sistēmu, kas sastāv no 5 fiksatoriem. Silikona blīve nodrošina ciešu savienojumu. Vākam ir termometra uzmava, kas aprīkota ar īpašu hermētisku aproci un izvads 3″ clamp-savienojumam. Virsspiediena vārsts funkciju izpilda fiksatori. To elastīgā konstrukcija atbrīvo pārmērīgu spiedienu. Lodveida vārsts nodrošina iztukšošanu.
Jaunās paaudzes tvertnes ražošanā tiek izmantotas inovatīvas tehnoloģijas. “Bezšuvju” konstrukcija novērš misas atlieku iestrēgšanu vai sadegušo daļiņu uzkrāšanos. Ideāla slīpēšana novērš korozijas un mikroplaisu parādīšanos.
Uzlabotajās tvertnēs ir paredzēts izvads sildelementam (TENam) ar jaudu 2.5-4.5 kW. Sildelementu var izmantot kā alternatīvu sildīšanas avotu plīts vietā vai kombinācijā ar to produktivitātes paaugstināšanai.
Kuba (tvertnes) tehniskais raksturojums:
Tvertnes ir paredzētas lietošanai uz visu veidu plītīm;
Pārtikai paredzēts nerūsējošais tērauds AISI304;
Tvertnes tilpums: 60 l;
Izmēri (diametrs/augstums ar clamp-savienojumu): ≈ 40 cm/58 cm;
Vāka tilpums: ≈ 4 l;
Vāka biezums: 1.2 mm;
Tvertnes sienas biezums: 1 mm;
Pamatnes biezums: aptuveni 5 mm. Pamatne ir plakana, trīsslāņu, ar alumīnija kārtu vienmērīgai siltuma sadalei. Pamatnes materiāls AISI 430 (pārtikai paredzēts magnētisks nerūsējošais tērauds);
Gumijoti rokturi;
Savienojums krānam ar ārējo vītni 1/2″. Krāns no pārtikai paredzētā nerūsējošā tērauda 1/2″;
Stingrības riba viltus pamatnes uzstādīšanai apmēram 80 mm attālumā no pamatnes;
Fiksatoru skaits: 5 gab.
